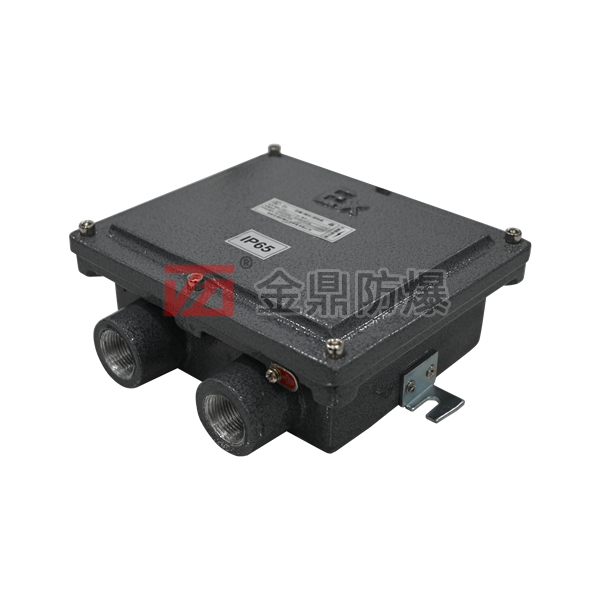

JDJX系列防爆（模块）接线盒B级系列Ⅲ

1. 概述

JDJX系列防爆（模块）接线盒B级系列，的防爆标志为ExdbⅡBT6Gb ExtbⅢCT80℃Db，可应用于ⅡA,ⅡB，ⅡC类，T1-T6温度组别的爆炸性气体及ⅢA,ⅢB,ⅢC爆炸性可燃性粉尘环境。防爆（模块）接线盒内部可根据需要安装接线端子或模块盒等电子装置，具有外形美观、抗腐蚀性强、安装方便等特点。

本产品防爆性能符合以下标准：GB/T 3836.1-2021 爆炸性环境第1部分：设备通用要求；GB/T 3836.2-2021爆炸性环境第2部分：由隔爆外壳“d”保护的设备；GB/T 3836.31-2021 爆炸性环境第31部分_ 由防粉尘点燃外壳“t”保护的设备；

2. 主要性能指标

主要技术参数 ：

防爆标志：ExdbⅡBT6Gb ExtbⅢCT80℃Db

防护等级：IP65

额定电压： AC220V DC24V 额定电流：≤15A

正常工作时最高表面温度小于80℃

防腐等级：F1(中等) 重量：3.0kg

3.正常工作环境：

环境温度：-20℃～+40℃

相对湿度：≤90%RH

气压：80KPa～110Kpa

4. 安装，使用，维护注意事项

4.1严禁在易燃易爆场所带电拆卸。严禁带电开盖，需要维修及调试时需断电后在安全环境下进行。

4.2安装维护时所有紧固螺栓必须拧紧，且不要损伤隔爆面，并保持隔爆面清洁，按时涂防锈油，紧固螺钉应均安装弹簧圈并匀拧紧，弹簧圈及O型圈不能丢失，壳外各部件连接紧致齐全，注意隔爆面不要夹杂异物。若隔爆面损伤破坏，请及时更换。

4.3日常保持产品清洁，避免产品表面有杂物或灰尘堆积，产品正常工作时最高表面温度小于80℃。

4.4使用紧固件屈服强度不小于 640MPa，若产品安装须更换紧固件，更换时须同规格型号紧固件。

4.5确保所有零件无裂纹，无沙眼，无影响隔爆性能缺陷，若有零件损坏，请及时更换配件。

4.6内、外接地螺栓须完全可靠接地，注意防静电措施，操作时需佩戴防静电手环或手套。尽量使用防静电工具，如防静电钳、防静电扳手等；定期清洁工作区域，防止积聚的灰尘和污垢产生静电。

4.7电缆引入：电缆引入装置由用户自配，应使用获得防爆合格证的气体兼粉尘环境的电缆引入装置，通过螺纹孔安装在外壳壁上，引入装置接口为M20X1.5防爆螺纹。

4.8如有其他安装维护问题请联系我公司。
