1. 概述

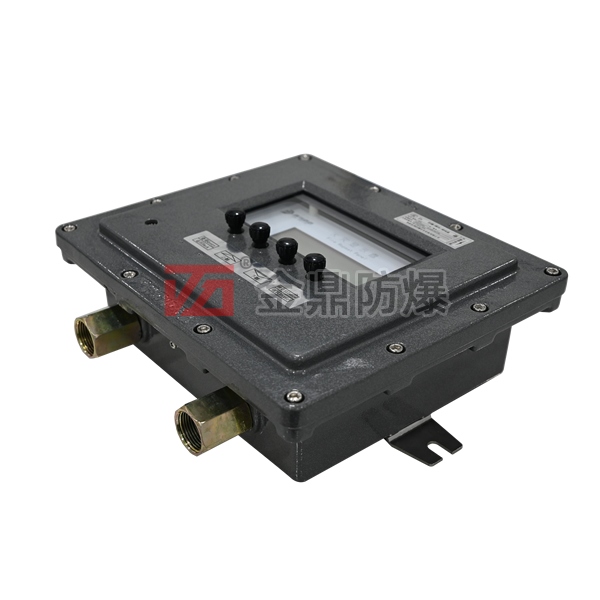

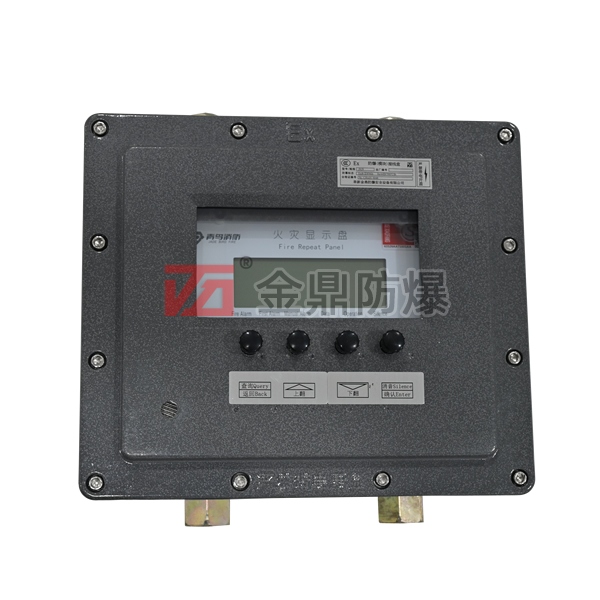

JDXS-1防爆显示盘内可装楼层显示器及接线端子，读卡器等电子产品。JDXS-1防爆显示盘适用于安装在可应用于ⅡA,ⅡB类，T1-T6温度组别的爆炸性气体及ⅢA,ⅢB,ⅢC爆炸性可燃性粉尘环境。可以和国内外任何厂家的报警控制器配套使用。

产品符合GB/T  3836.1-2021 爆炸性环境  第1部分：设备通用要求；GB/T  3836.2-2021爆炸性环境  第2部分：由隔爆外壳“d”保护的设备；GB/T  3836.31-2021 爆炸性环境 第31部分_ 由防粉尘点燃外壳“t”保护的设备GB/T  4208-2017 外壳保护等级（IP代号）

产品应符合JDXS-1-00JT的要求，并需按国家指定的检验机关批准的图样及技术文件制造。

2. 主要性能指标

  主要技术参数

防爆标志：ExdbⅡBT6Gb  ExtbⅢCT80℃Db

环境温度：-40℃～+40℃

相对湿度：≤90%RH

气    压：80KPa～110Kpa

适用电压：DC24V

额定电流：≤15A

防护等级：IP65

防腐等级：F1(中等)

重    量：4.0kg

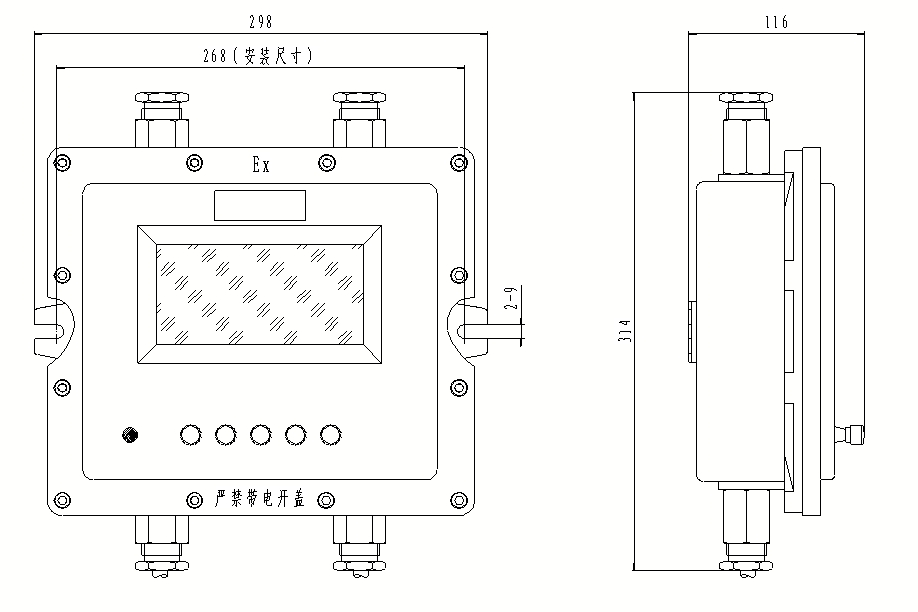

3.  外形及安装尺寸

4.  注意事项

4.1严禁在易燃易爆场所带电拆卸。需要维修及调试时需断电后在安全环境下进行。

4.2安装维护时所有紧固螺栓必须拧紧，且不要损伤隔爆面，并保持隔爆面清洁，按时涂防锈油，紧固螺钉应均安装弹簧圈并匀拧紧，弹簧圈及O型圈不能丢失，壳外各部件连接紧致齐全，注意隔爆面不要夹杂异物。若隔爆面损伤破坏，请及时更换。

4.3日常保持产品清洁，避免产品表面有杂物或灰尘堆积。

4.4使用紧固件屈服强度不小于 640MPa，若产品安装须更换紧固件，更换时须同规格型号紧固件。

4.5确保所有零件无裂纹，无沙眼，无影响隔爆性能缺陷，若有零件损坏，请及时更换配件。

4.6内、外接地螺栓须完全可靠接地，注意防静电措施，操作时需佩戴防静电手环或手套。尽量使用防静电工具，如防静电钳、防静电扳手等；定期清洁工作区域，防止积聚的灰尘和污垢产生静电。

4.7如有其他安装维护问题请联系我公司。
