防爆火灾声光报警器（迷你型）

一、概述：

JDSG-2防爆火灾声光报警器（简称报警器）为非编码型报警器，适用于安装在含有ⅡB级T6温度组别的爆炸性气体环境场所。

使用时只要将DC24V电源接通（无极性），报警器便发出声和光报警信号，完成报警目的。报警器可以和国内外任何厂家的火灾报警控制器配套使用。报警器采用LED超高亮发光管，180℃清晰可视，具有工作稳定，使用寿命长, 功耗低的特点。

本产品符合GB/T 3836.1—2021<<爆炸性气体环境用电气设备 第1部分：通用要求>>、GB/T 3836.2--2021<<爆炸性气体环境用电气设备 第2部分：隔爆型”d”>>及GB/T 3836.4--2021<<爆炸性气体环境用电气设备 第4部分：本质安全型”i”>>的要求。经国家指定的检验单位检验合格，并取得了防爆合格证书。

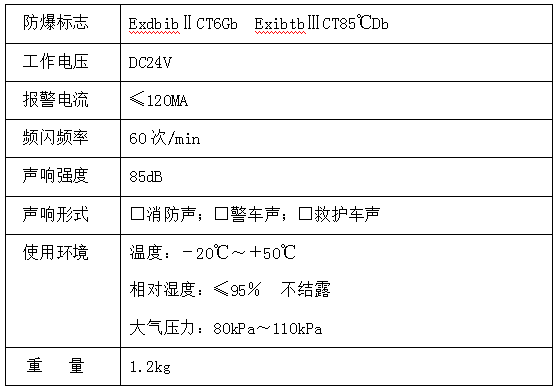

二、主要技术参数



四、试验、安装与接线

1、试验：每只报警器进线口均外引二根导线，仅用于检验报警器用，用户开箱后应尽快做声、光信号报警试验。实验方法如下：将DC24V电源线接在外引二根导线上（无极性），供电后声光报警器便发出声、光报警信号；报警信号持续数分钟即说明产品合格。注：产品外接的二根导线只是用于检验产品用，产品向系统连接时，应将试验用线去掉，采用截面积S=1mm2的通用电缆连接，否则，防爆声光报警器将失去防爆性能。

2、安装:用M6膨胀螺钉通过报警器固定梁,将防爆外壳固定在墙壁上。电缆的引入装置: ⅡB级采用封口螺帽压紧密封圈结构；ⅡC级采用填料函结构。

D、D为DC24V电源（无极性）
